为了让您更地了解我们的变频串联谐振耐压装置回路电阻测试仪把实惠留给您，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:湖北变频串联谐振耐压装置回路电阻测试仪把实惠留给您的图文介绍

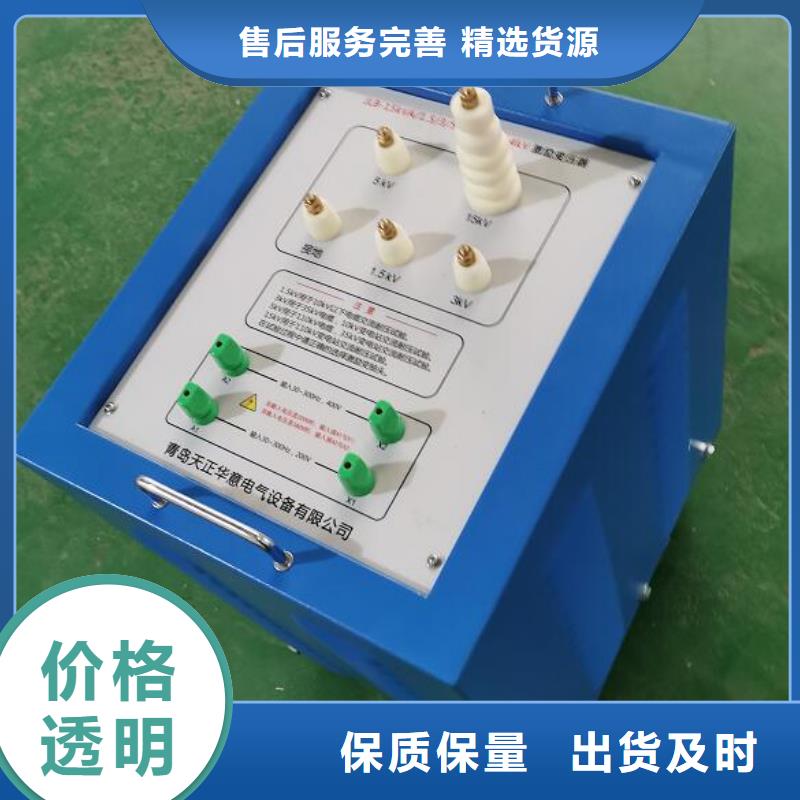

湖北变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置设备应用（一）交联乙烯电缆的交流耐压1、10kV电缆 300mm2 长度不大于1.5km，试验电压为22kV，试验频率为30Hz～300Hz（1）电缆长度： 1.5km 截面积： 300mm2 对应的电容量为0.555μF 耐压试验值22kV⑵谐振频率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被试电容量时的试验电流：37×6.28×0.555×10-6×22×103＝2.8A。⑶选择设备：5kW变频控制源； 25kV/1A电抗器3台并联； 5kVA（1.2kV/3A）励磁变； 75kV分压器；试验时使用关系表设备组合试品 电抗器25kVA/25kV三节 激励变压器输出端选择满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) 长度500m以下 使用电抗器一节 1.2kV长度500~1000m使用电抗器二节并联1.2kV长1000~1500m 使用电抗器三节并联1.2kV满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)使用电抗器三节串联2.4kV满足10kV变电站系统, (试验电压42kV,试验时间1min) 使用电抗器二节串联 2.4kV第四章 变频电源详细使用介绍触摸屏变频电源详细使用说明1.设备基本说明1.1.电源：将单相220V或三相380V直接与变频电源的“输入”连接，当电源为380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。
天正华意电气设备(湖北省分公司)以合理的价格、热情的服务态度、精湛熟练的售后保障对您提供优质服务。我们本着交货迅速、实行三包、跟踪服务等经营原则竭诚为广大用户服务。我公司把顾客放在优先位置，建立起了 工频交流耐压试验装置产品售前、售中、售后服务规范，、全过程满足顾客要求，使我们的 工频交流耐压试验装置产品和服务深得顾客的信赖，与顾客建立起了长期合作和互利关系。

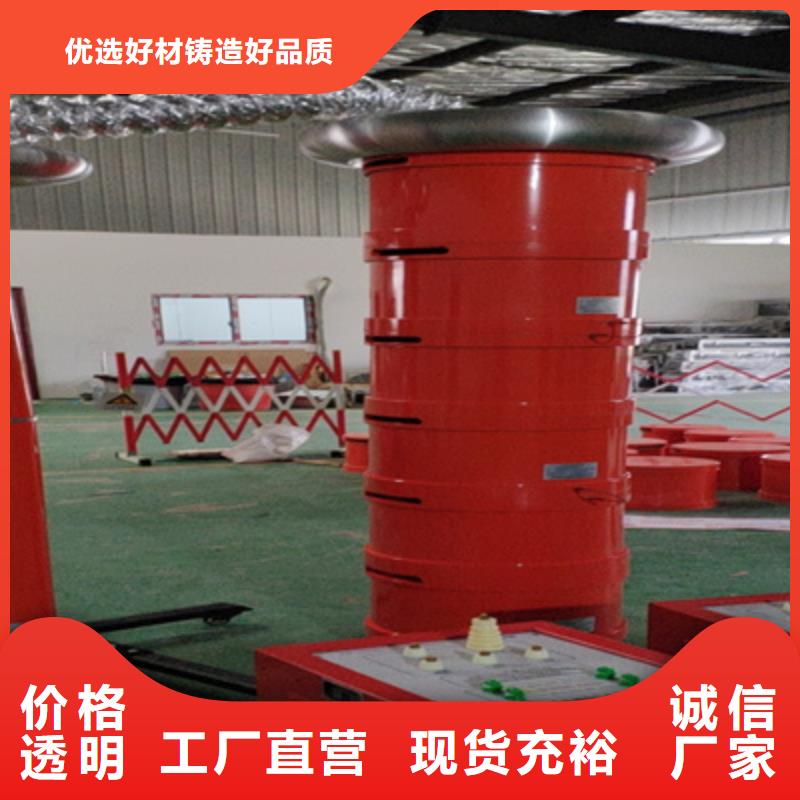

湖北变频串联谐振耐压装置系统的性能特点充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。五、装置容量确定满足300mm2,10kV 电缆交流耐压试验，长度1km，电容≤0.37uF,试验频率30~300Hz,试验电压U≤22kV。频率取37Hz试验电流 I＝2πfCU试 ＝2π×37×0.37×10-6×22×103＝1.9A对应电抗器电感量 L＝1/ω2C＝50H设计二节电抗器，将二节电抗器并联使用,则单节电抗器的参数为22kVA/22kV/1A/100H，装置总容量为44kVA。结论：装置容量定为44kVA/22kV，分二节电抗器，电抗器单节为22kVA/22kV/1A/100H，使用电抗器组合能满足上述被试品的试验要求。
湖北变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。
湖北变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
