重庆瓦斯继电器校验仪密闭实验瓦斯密闭初始化→瓦斯次数选择→密闭测试时间选择→瓦斯密闭测试开始5.4 测试完成，结果保存/打印。测试完成后，点击保存/打印，弹出“产品信息输入”窗口，输入相应的信息，点击确定，弹出“瓦斯类型”窗口，选择测试用的瓦斯继电器口径，点击确定，弹出“瓦斯（气体）继电器检测报告”，完成后可保存并打印。瓦斯继电器校验台气体继电器检验规程801 主题内容与适用范围本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。本标准适用于QJ-25、50、80型气体继电器（以下简称继电器），作为现场安装和运行中对继电器进行检验的规则和依据。 继电器结构与外观检查 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm的间隙。开口杯转动应灵活，轴向活动范围为0.3～0.5mm，开口杯转动过程中与出线端子近距离不小于3mm。2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，磁铁在框架内固定牢固。2.6 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。

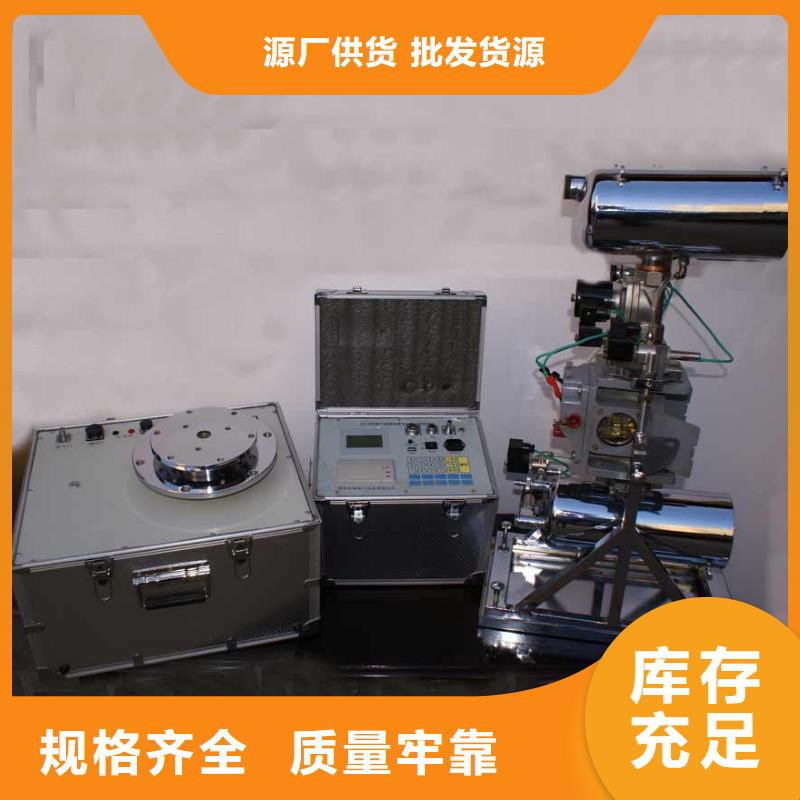

重庆瓦斯继电器校验仪按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。重庆瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下图（1）“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。6.1.1.10. 按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。 转下放油，再重新注入新油。注意放油时不能污染电气元件和环境。待油放尽后旋上压力油筒[气塞] 3螺帽，按5.1.1项的操作步骤进行注油；以后每三个月更换一次储油筒的油，7.1.5仪器应避免雨水渗入内部，面板要避免油污染，避免跌落或强烈振动，存放于干燥地方；7.1.6 试验结束后，仪器表面油迹。7.2仪器的维修与处理：7.2.1仪器出厂时经过严格的性能检查，如发现新仪器工作不正常，请与我公司联系，简单故障可在电话或传真中引导解决；7.2.2本仪器线路比较复杂，如仪器出现故障，用户不要自行维修，请返回我公司修理。
